SA-6XBZ-200

Línea automática de trefilado y embalaje de alambre

Sistema integrado que une una bobinadora de bloque muerto con una envolvedora de bobinas, diseñado para realizar trefilado, bobinado, flejado, envoltura, pesaje y etiquetado de bobinas de alambre de manera eficiente y automática.

  • Velocidad de embalaje 65 seg/pza
  • Diámetro interno de la bobina 450 mm (± 20 mm)
  • Diámetro externo de la bobina 800 mm (± 20 mm)
  • Longitud de la bobina 250-500mm
Solicite una cotización
  • SA-6XBZ-200 Línea automática de trefilado y embalaje de alambre
  • SA-6XBZ-200 Línea automática de trefilado y embalaje de alambre
  • SA-6XBZ-200 Línea automática de trefilado y embalaje de alambre
  • SA-6XBZ-200 Línea automática de trefilado y embalaje de alambre

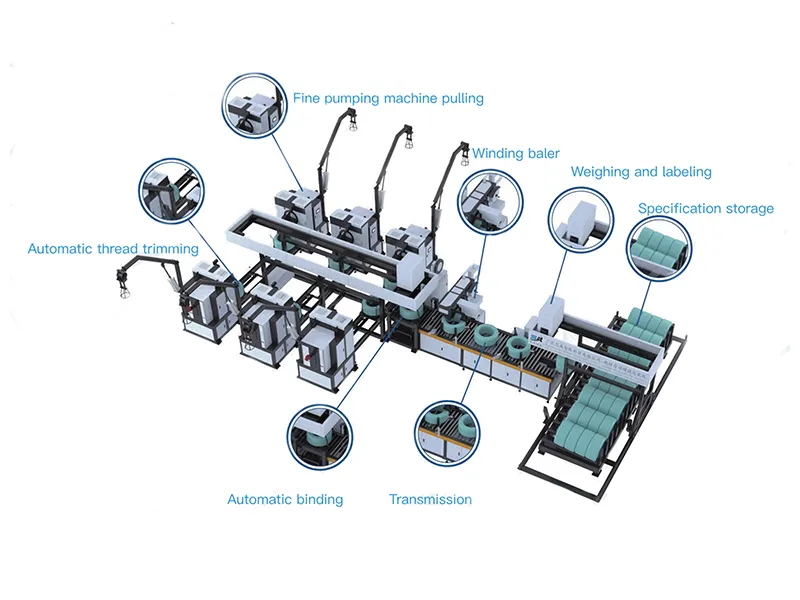

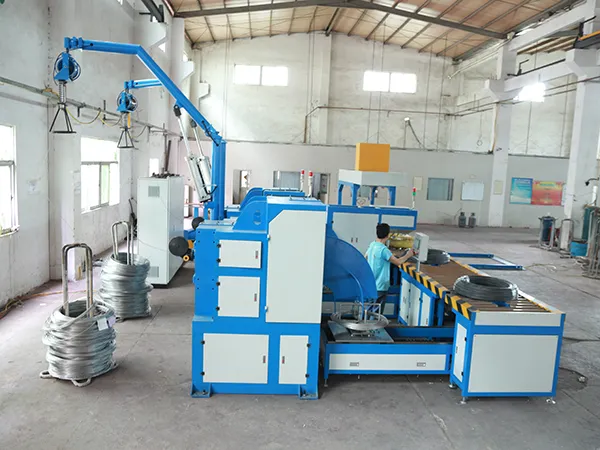

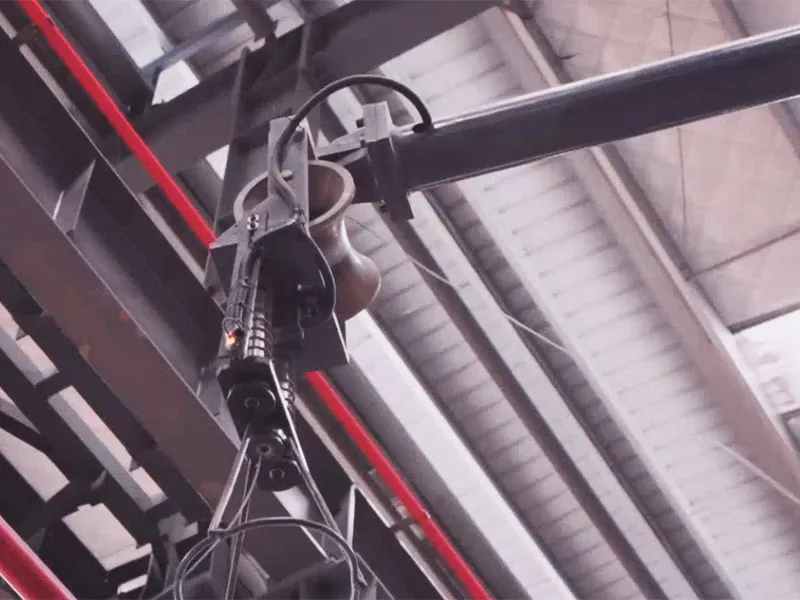

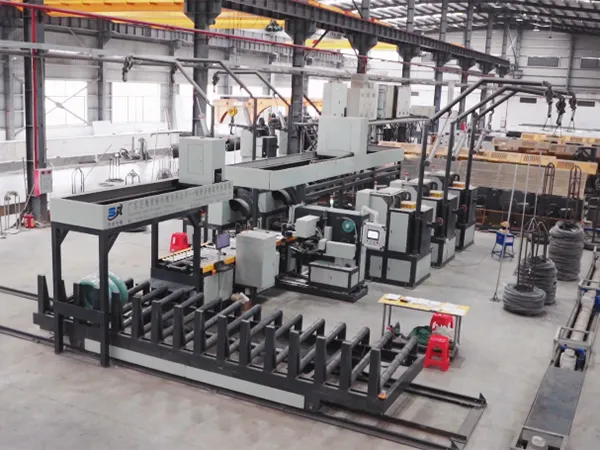

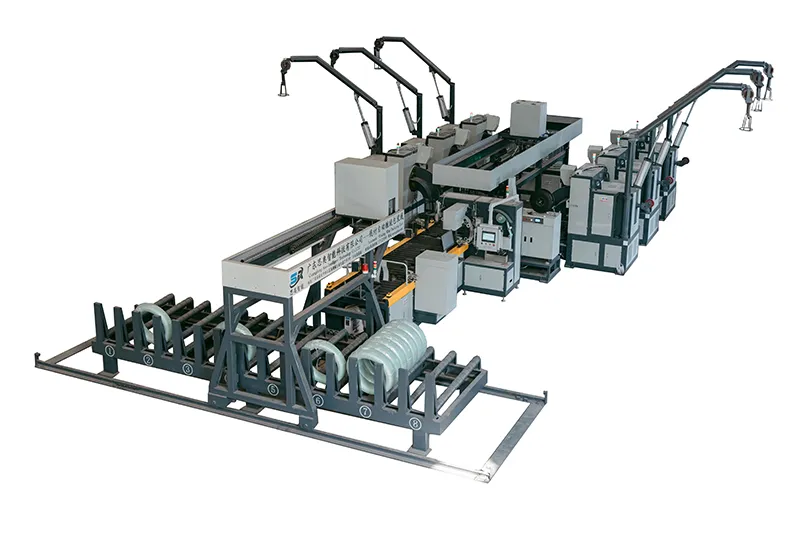

Este sistema integrado para el empaquetado de bobinas combina trefiladoras de bloque muerto con una unidad automática de envoltura, brindando una solución totalmente automatizada para el procesamiento eficiente de bobinas de alambre. Puede alimentarse manualmente o mediante sistemas automáticos como AGV, montacargas o grúas puente, y su función de trefilado se adapta a la capacidad y necesidades específicas de producción.

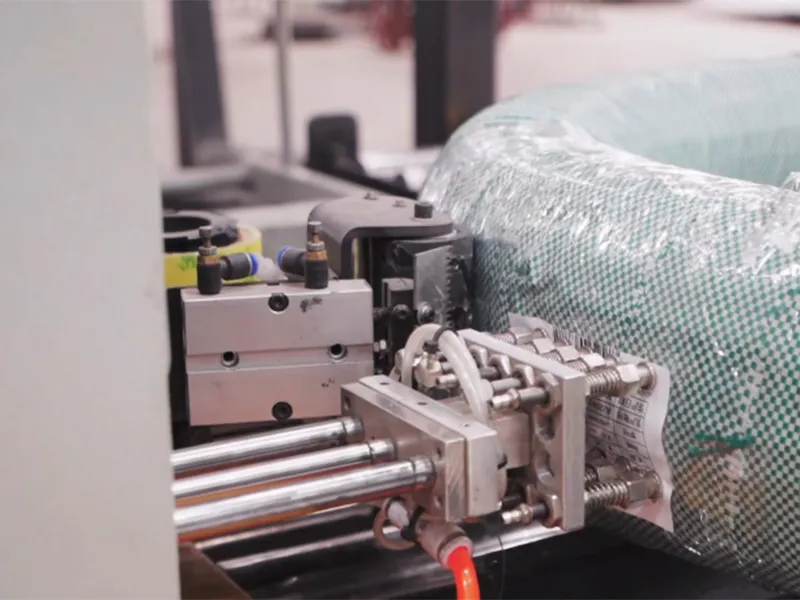

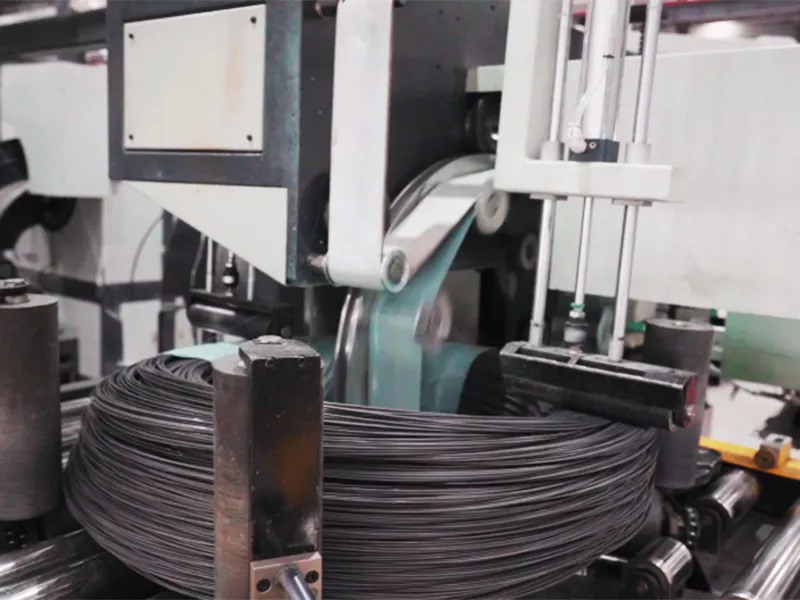

Cuando el alambre alcanza el peso definido, el sistema corta automáticamente, realiza el flejado con flejes de PP o PET y traslada las bobinas a la estación de envoltura. Allí se envuelven pasando el film por el ojo de la bobina, usando cinta tejida, film de PE o papel kraft según su preferencia, después pasan al pesaje, la impresión y aplicación automatizada de etiquetas.

Toda la información de las etiquetas se sincroniza en tiempo real con su sistema ERP o MES, facilitando el intercambio eficiente de datos, el seguimiento completo y la generación precisa de informes. Este proceso integral asegura velocidad, uniformidad y reduce la necesidad de intervención manual.

Bobinas transformadoras: de la exposición a la protección

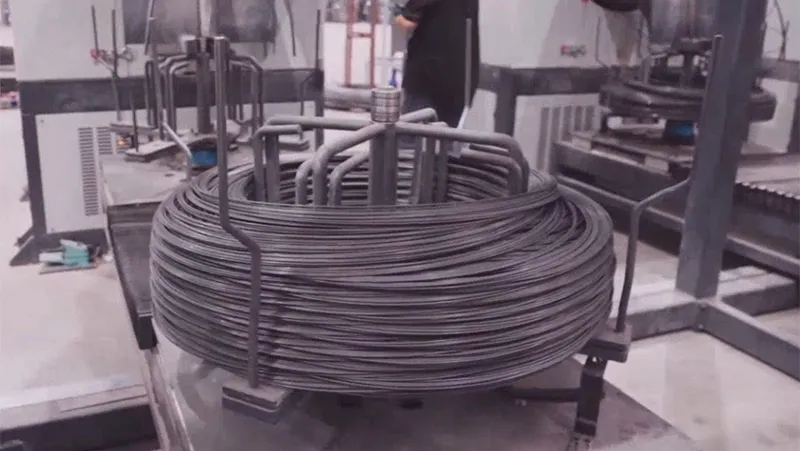

SA-6XBZ-200 Línea automática de trefilado y embalaje de alambreAntes del embalaje

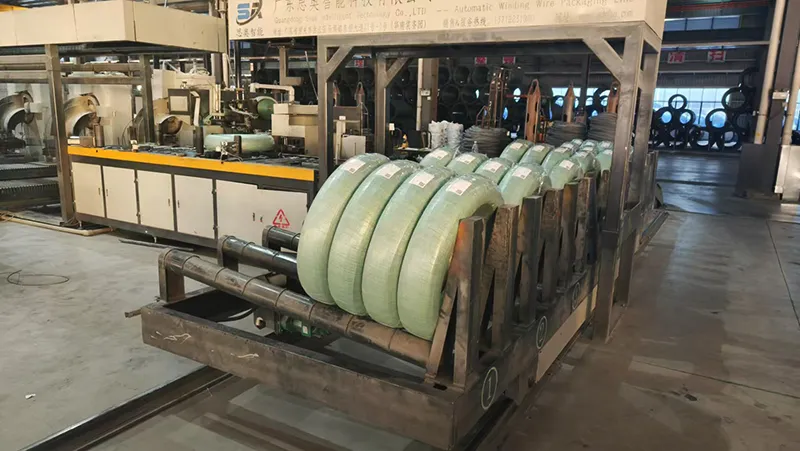

SA-6XBZ-200 Línea automática de trefilado y embalaje de alambreDespués del embalaje
SA-6XBZ-200 Línea automática de trefilado y embalaje de alambre
Especificaciones

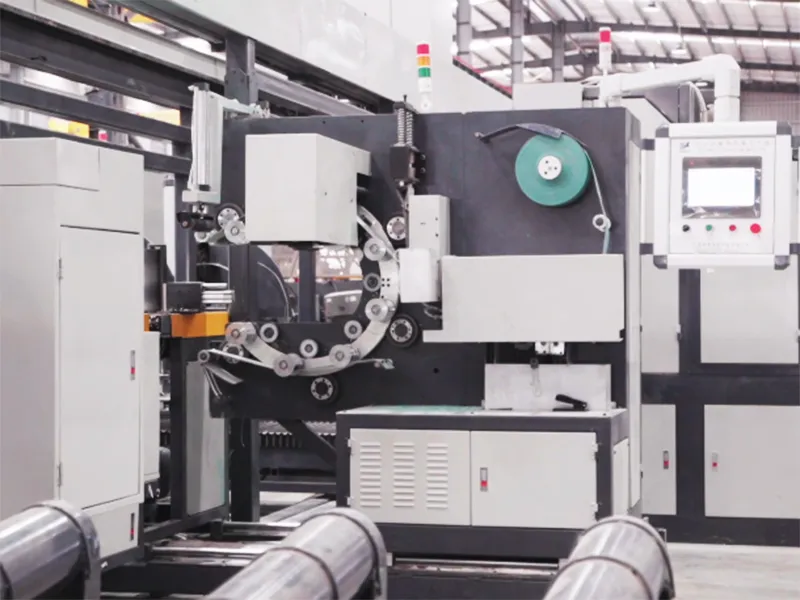

  • Tipo: Máquina envolvedora horizontal de bobinas con transportador de rodillos
  • Dimensiones (L×A×A): 14×9×5 m
  • Diámetro interno de la bobina: 450 mm ± 20 mm (el diseño se adapta completamente a las dimensiones específicas de los productos que el cliente necesita procesar)
  • Diámetro externo de la bobina: 750 mm ± 20 mm (el diseño se adapta completamente a las dimensiones específicas de los productos que el cliente necesita procesar)
  • Longitud de la bobina: 300 mm
  • Peso: 100-250 kg
  • Velocidad de embalaje: 1 min/pza
  • Voltaje: CA 380V 50Hz
  • Potencia total: ≤145kW
  • Presión de aire: ≥0.6MPa
  • Materiales de embalaje:
    Film de embalaje/ film antioxidante:
    Ancho: 60-90 mm
    Diámetro interno del núcleo: 50 mm
    Diámetro externo: 100-150 mm
    Cinta tejida/cinta de papel compuesto/cinta de papel crepé:
    Ancho: 60-90 mm
    Diámetro interno del núcleo: 55 mm
    Diámetro externo: 100-150 mm
SA-6XBZ-200 Línea automática de trefilado y embalaje de alambre
Características
  • Produzca a máxima velocidad con un ritmo de hasta una bobina por minuto, gracias a un sistema de envoltura totalmente automatizado que asegura eficiencia y estabilidad.
  • Reduce los costos operativos en más del 90 % en mano de obra y hasta un 30 % en materiales de embalaje.
  • Integra funciones de pesaje, impresión y aplicación de etiquetas de forma automática, con conexión directa a sistemas ERP para garantizar trazabilidad sin errores y reportes en tiempo real.
  • Su sistema de control está basado en PLC con una interfaz HMI intuitiva, utilizando tecnología Siemens o Mitsubishi.
  • Compatible con diferentes tamaños de bobina y tipos de alambre metálico.
  • Modos de funcionamiento manual o automático.
  • Permite ingresar directamente las dimensiones de la bobina (ancho, diámetro interior y exterior) en el sistema PLC para ajustar automáticamente los parámetros de flejado y envoltura.
  • Flexibilidad en los materiales de embalaje y ajustes personalizados de flejado.
  • Sistema de alerta de errores integrado con visualización automática de alarmas.
  • Estructura sólida en acero y cabina de control independiente, lo que garantiza un rendimiento confiable incluso en entornos industriales exigentes.
Opcional
  • Centrado, pesaje y bobinado de bobinas
  • Transporte y embalaje de materiales
  • Etiquetado en tiempo real
  • Clasificación de materiales
  • Almacenamiento temporal de productos
  • Entrada de datos para integración y trazabilidad
  • Descarga automatizada

La rotura del film puede ser más común de lo que parece y generalmente se relaciona con tres factores principales: calidad deficiente del material, tensión mal regulada o el contacto con bordes filosos en la máquina. Para evitar este inconveniente, asegúrese de utilizar un film estirable de buena calidad, adapte la tensión de acuerdo con el tamaño y la forma del producto y revise con frecuencia las zonas de paso del film para detectar y eliminar cualquier rebaba o superficie que pueda desgarrarlo. Con estas medidas, podrá mantener el proceso de envoltura de forma fluida y sin interrupciones.

El sistema está equipado con un controlador PLC de Siemens o Mitsubishi, operado mediante una interfaz HMI intuitiva. Solo se necesita ingresar las dimensiones de la bobina como el ancho, diámetro interno y externo para que el sistema ajuste de forma automática tanto la longitud del flejado como la cantidad de vueltas necesarias. Esto asegura un proceso de empaquetado rápido, preciso y adaptado a cada producto.
